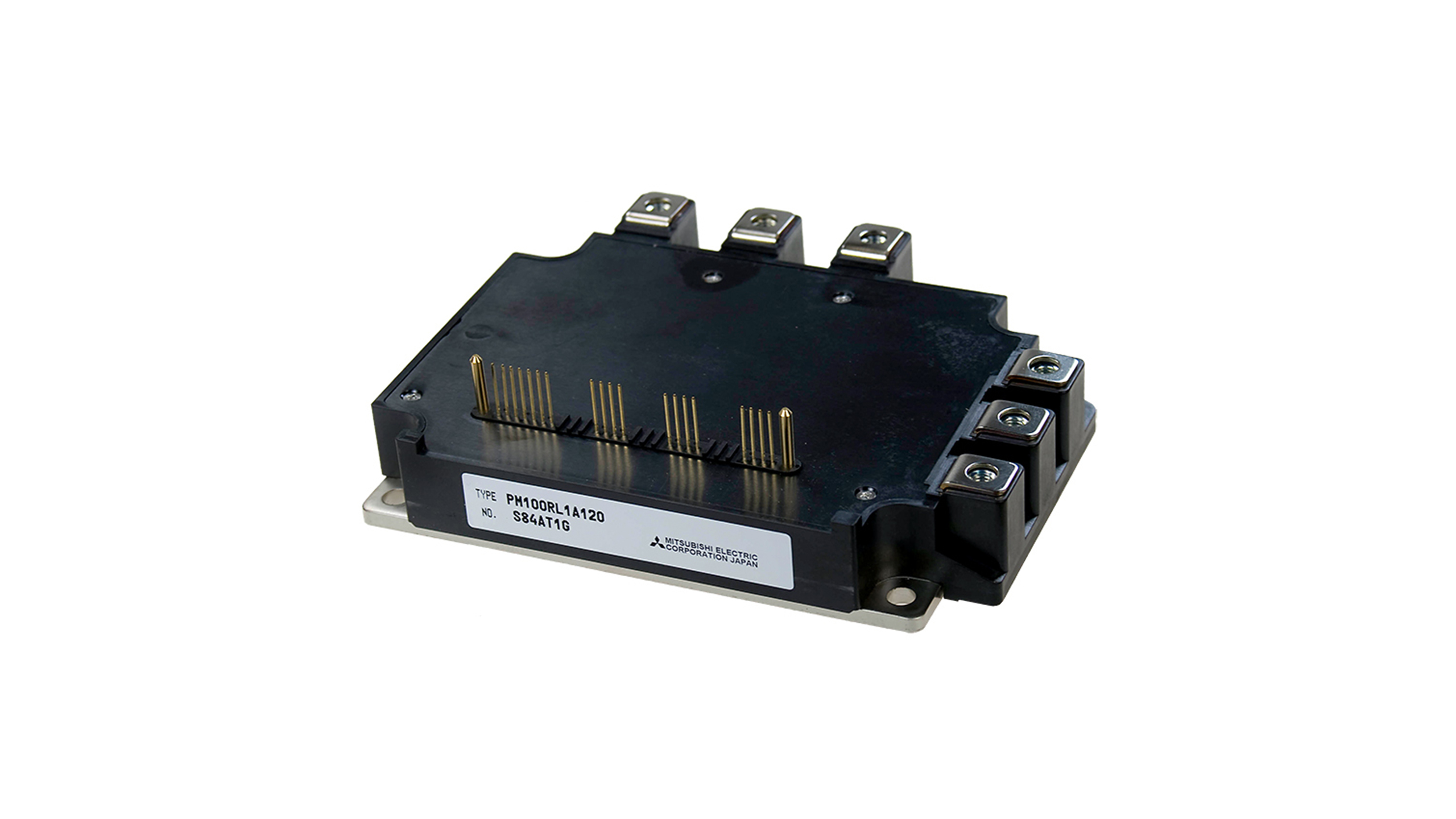

Силовой модуль IGBT Mitsubishi PM100RL1A120 разработан для применения в высокоэффективных системах управления питанием. Благодаря сочетанию высокой производительности и надёжности он находит широкое применение в инверторах, источниках бесперебойного питания, системах управления электродвигателями и других областях, где требуется передача и преобразование большой мощности.
Технические характеристики
- Тип устройства: Силовой модуль IGBT
- Модель: PM100RL1A120
- Максимальное напряжение V<sub>CES</sub>: 1200 В
- Максимальный ток коллектора I<sub>C</sub>: 100 А
- Максимальная мощность рассеивания P<sub>D</sub>: 625 Вт
- Тип модуля: Трёхфазный инверторный модуль
- Рабочая температура: –40°C … +150°C (температура перехода)
- Изоляционное напряжение: 2500 В AC (1 минута)
- Сопротивление теплоперехода: 0,12 °C/Вт (макс)
- Корпус: Изолированный, обеспечивает улучшенный отвод тепла и механическую защиту
- Интерфейс: Стандартные выводы для подключения в силовую цепь и систему управления
- Вес: ~300 г
Ключевые особенности
- Высокая производительность
Выдерживает значительные токи и напряжения, необходимы для промышленного оборудования и мощных систем управления. - Надёжность
Изолированный корпус и конструкция, защищающие от ударов и вибраций, способствуют долгому сроку службы и стабильной работе. - Эффективная теплоотдача
Оптимизированная система охлаждения позволяет поддерживать требуемый температурный режим, снижая вероятность перегрева и повышая надёжность. - Универсальность
Может использоваться в различных силовых схемах: от промышленных инверторов и систем управления двигателями до ИБП и других приложений. - Защита
Встроенные механизмы предохраняют модуль от короткого замыкания, перегрузки и перегрева, обеспечивая безопасность в высоконагруженных системах.
Сферы применения
- Промышленные инверторы
Управление и преобразование энергии для производственных линий и другого промышленного оборудования. - Системы управления двигателями
Регулирование скорости, момента и направления вращения электродвигателей в автоматизированных комплексах. - ИБП (UPS)
Эффективная передача и преобразование энергии для обеспечения бесперебойной работы ответственного оборудования. - Энергетические установки
Управление и распределение электроэнергии в различных масштабных проектах, включая солнечные и ветрогенерирующие системы.
