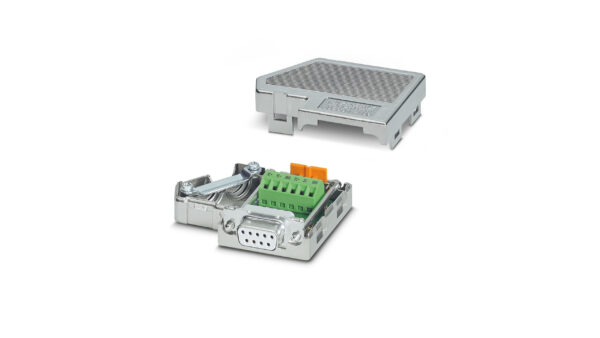

Разъем шины D-SUB Phoenix Contact 2744694 (модель SUBCON-PLUS-PROFIB/AX/SC) предназначен для подключения устройств к шине PROFIBUS через 9-контактный интерфейс D-SUB. Этот угловой разъем (90°) со встроенным кабельным зажимом обеспечивает надежное соединение, поддерживает высокоскоростную передачу данных и оснащён переключаемым терминальным резистором для завершения линии.
Основные характеристики:
- Тип: разъем D-SUB для шины PROFIBUS
- Количество контактов: 9 (D-SUB 9-пиновый стандарт)
- Угол подключения: угловой (90°)
- Скорость передачи данных: до 12 Мбит/с
- Кабельный ввод: прямой и боковой ввод кабеля (с зажимом для фиксации)
- Терминирование: встроенный переключаемый резистор 220 Ом
- Материал корпуса: металлический (экранированный, защита от электромагнитных помех EMC)
- Диаметр кабеля: поддерживает кабели диаметром 5 – 8 мм
- Монтаж: прямое подключение к устройствам и контроллерам через D-SUB
- Диапазон рабочих температур: от -20°C до +75°C
- Степень защиты: IP20
- Габариты: 40 × 16 × 55 мм
- Вес: около 50 г
Применение:
Разъем SUBCON-PLUS-PROFIB/AX/SC широко используется в промышленных сетях PROFIBUS для подключения контроллеров, датчиков, исполнительных механизмов и других устройств автоматизации. Он обеспечивает:
- Высоконадежную передачу данных без потерь
- Защиту от электромагнитных помех (EMC)
- Упрощённый монтаж благодаря кабельному зажиму и угловой конструкции
- Оптимизацию пространства в распределительных шкафах
Благодаря компактному дизайну, высокой скорости передачи и встроенному терминирующему резистору, этот разъем идеален для использования в ограниченном пространстве и в условиях промышленной эксплуатации.
